斯派莎克TD16热动力疏水阀的工作过程：
起动时，进口压力把碟片顶起，较冷的冷凝水和空气立即排出（A）。热的冷凝水通过疏水阀产生二次蒸汽，高速运动的二次蒸汽在碟片下方产生低压区，使碟片靠近阀座（B）。同时，二次蒸汽在碟片上方的腔室累积，压力也使碟片靠近阀座。碟片压紧阀座的内环，关闭进口。同时碟片压紧外环，这样可以确保碟片上方的压力（C）。
由于碟片上方二次蒸汽的冷凝压力下降，碟片再次升起，阀门排开。冷凝水又能自由排放，工作再次循环（D）。
斯派莎克TD16热动力疏水阀的工作原理:
斯派莎克TD16热动力疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完哔，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
斯派莎克TD16热动力疏水阀的使用方法：
1、Spirax Sarco热动力疏水阀TD16使用，先打开旁路阀，排除热力管道内的凝结水。如系新安装管道，可排放一段时间蒸汽，以进一步吹扫管道。
2、开启入口阀，关闭旁路阀。
3、如疏水阀只有蒸汽逸出，可能是热力管道内无凝结水，关闭进口阀一段时间，再使用。
4、在低温，低压环境下，排放凝结水时有部分闪蒸蒸汽产生。并非疏水阀漏汽。
5、如凝结水回收利用，须取水样分析，合格后才能进入回收系统，否则可通过阀排掉。
6、低温环境可考虑保温，防止意外事故冻坏疏水阀。
斯派莎克TD16热动力疏水阀的安装方法：
（1）安装时应清除管道内所有杂物。
（2）疏水阀应安装在低于用汽设备或输汽管路的下部位置以利于排水。
（3）阀体上箭头指向应与管道内介质流向一致。
（4）疏水阀安装时必须保持水平直立，不要倾斜，以免影响正常工作。
斯派莎克TD16热动力疏水阀阀体设计条件：
PMO -工作压力 16barg TMO -工作温度 300°C
PMA -允许压力 25barg TMA -允许温度300°C
注意：小工作压力为0.2barg PMOB -工作背压为80%上游压力。

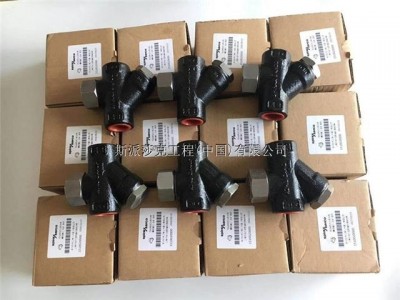

斯派莎克热动力疏水阀的型号：TD16 TD42H TD42L 为丝口内螺纹连接，内置过滤器，体积小重量轻，安装清洗过滤网维修方便。
